Busbar Sambungan Motor: Overmolding Kawat Berenamel

Busbar kawat berenamel yang dibentuk berlebihan menyediakan sambungan yang andal dan berinsulasi penuh untuk motor penggerak EV, pengontrol, paket baterai, dan motor kabel datar. Cetakan injeksi satu langkah mengintegrasikan isolasi, penyegelan, dan penguatan, menyederhanakan perakitan dan meningkatkan daya tahan. Terbuat dari PPS dengan 40% serat kaca, busbar ini menawarkan stabilitas termal, kekuatan mekanik, dan keandalan listrik yang sangat baik dalam kondisi yang berat.

Hubungi kami

Keterangan

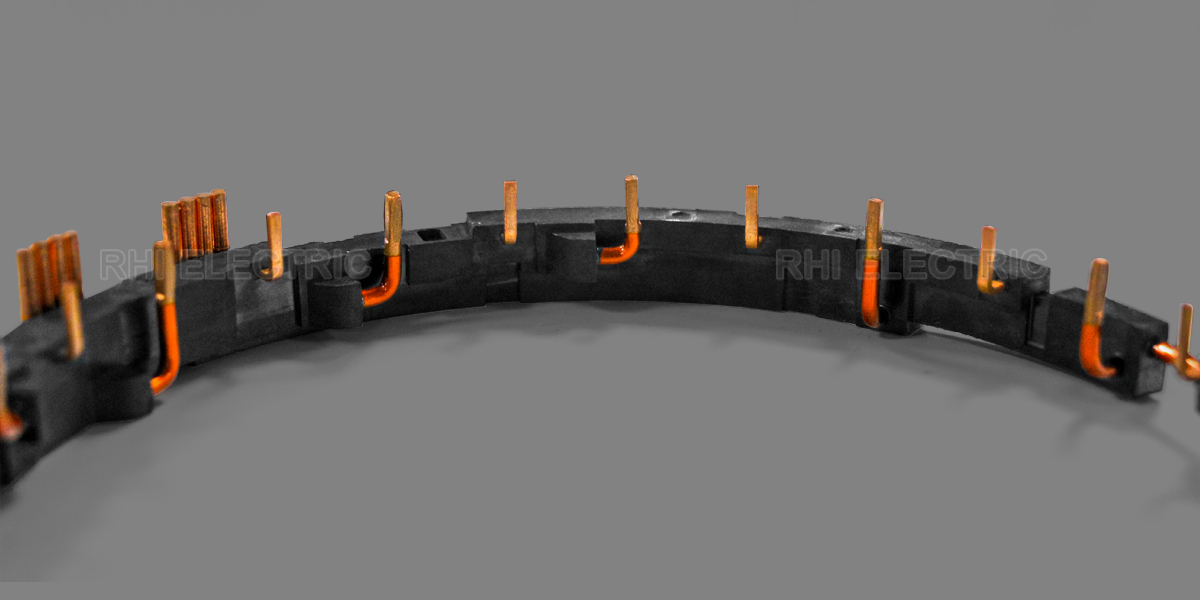

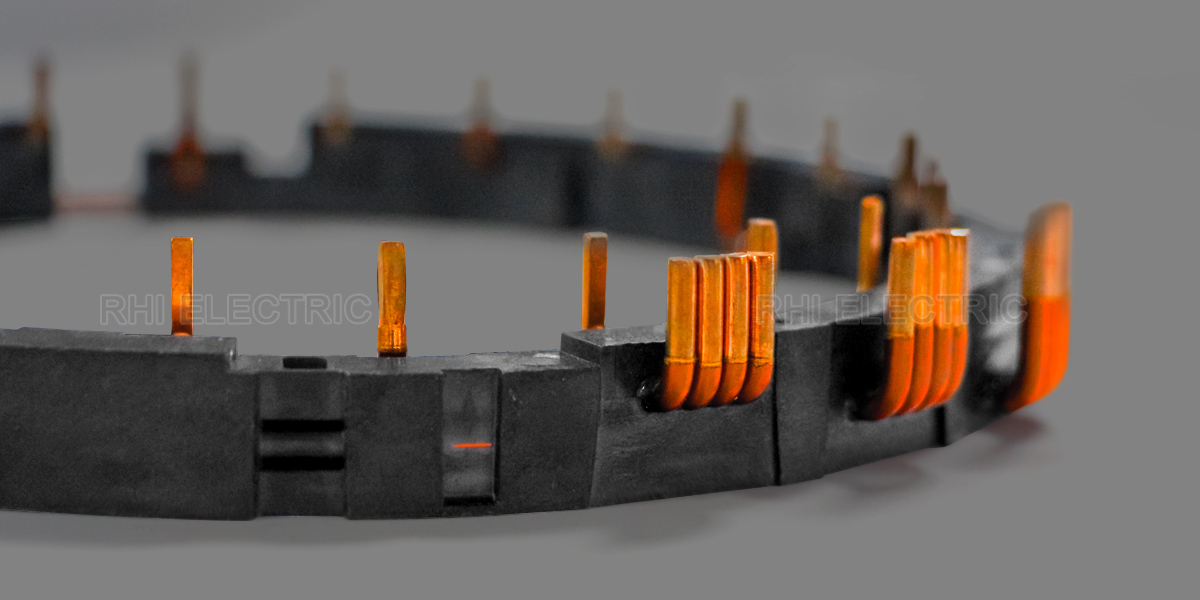

Busbar Stator yang Dilapisi Overmolded untuk Penggerak EV Berkinerja Tinggi

Busbar stator motor ini memadukan desain ringan, keandalan tinggi, dan penyesuaian penuh—dirancang untuk aplikasi penggerak EV performa tinggi.
Diproduksi dengan serat kaca PPS + 40%, memberikan insulasi listrik yang sangat baik dan mengurangi bobot.
Busbar tembaga yang dicetak secara berlebihan secara efisien dan andal menghubungkan belitan stator ke pasokan tegangan tinggi, diterapkan secara luas pada motor traksi dan modul penggerak terintegrasi (IDM).
Busbar motor memungkinkan koneksi fase yang fleksibel, beberapa opsi bantalan solder, dan solusi pembentukan yang disesuaikan untuk motor jepit rambut.
Dapat diintegrasikan dengan sempurna ke dalam desain sistem dan dapat disesuaikan dengan spesifikasi pelanggan, ini merupakan solusi ideal untuk meningkatkan kepadatan daya dan otomatisasi produksi dalam sistem penggerak listrik.

Injection-Molded Enamelled Wire Busbars

👉klik disiniuntuk melihat video produk busbar motor.

Prinsip & Keuntungan Proses

Overmolding kawat berenamel melibatkan enkapsulasi ujung kawat menggunakan cetakan khusus untuk membentuk struktur insulasi terpadu. Manfaat utamanya meliputi:
Insulasi yang Ditingkatkan: Lapisan insulasi ganda (dibentuk + lapisan enamel) secara signifikan meningkatkan kekuatan dielektrik untuk lingkungan bertegangan tinggi.
Peningkatan Stabilitas Mekanis: Bodi yang dibentuk mengamankan kabel terhadap gaya tarik, getaran, dan perpindahan akibat ekspansi termal.
Penyegelan Kelembapan dan Debu: Enkapsulasi lengkap mencegah masuknya kelembapan, debu, dan kondensasi—meningkatkan ketahanan terhadap lingkungan.
Ramah Otomatisasi: Prosesnya stabil dan terkendali, mudah diintegrasikan dengan jalur penggulungan dan pengelasan otomatis untuk produksi bervolume tinggi dan konsisten.

Parameter	Ketahanan terhadap Suhu Tinggi	Isolasi Menahan Tegangan	RoHS	Peringkat Mudah Terbakar	Suhu Kerja	Bahan Isolasi	Bahan Konduktor
Nilai-nilai	158℃/168 jam	AC 1000V	Berkualitas	UL94 V-0	-40~105°C 125°C/180°C	PPS+ GF40	T2 Tembaga/Aluminium

Skenario Aplikasi & Struktur Khas

Cetakan injeksi diterapkan secara luas pada motor EV untuk insulasi timbal, sambungan blok stator-ke-terminal, dan integrasi rangkaian kabel yang aman, memastikan keandalan yang tinggi di bawah getaran dan siklus termal. Ini sangat efektif dalam:

Enkapsulasi ujung stator EV
Sambungan koil pada inverter penyimpan energi
Servo industri dan motor kompak
Fiksasi lead-out belitan induktor dan transformator

Struktur cetakan dapat disesuaikan—enkapsulasi titik, penutup bergaya housing, atau desain plug-in terintegrasi—berdasarkan pengukur kawat, konfigurasi terminal, dan batasan ruang.

EV Motor Connection Solution

Integrasi dengan Manufaktur Busbar

Dalam beberapa sistem tenaga, kabel kawat berenamel harus dihubungkan dengan busbar tembaga atau komposit. Overmolding tidak hanya memberikan perlindungan struktural tetapi juga memfasilitasi crimping, penyolderan, atau sambungan baut selanjutnya—meningkatkan konduktivitas dan efisiensi perakitan.

Mengapa Memilih RHI?

Sebagai produsen busbar tembaga dan aluminium terkemuka di Tiongkok, RHI berspesialisasi dalamdisesuaikansolusi koneksi untuk baterai energi baru. Kemampuan teknis dan sistem kualitas kami memastikan produk yang andal bagi pelanggan global.

Kompetensi Inti:

1. Kapasitas Produksi Skala Besar
