Batang Bus Aluminium Fleksibel untuk Baterai EV dengan Insulasi Ekstrusi PVC
Busbar aluminium untuk paket baterai NEV, memungkinkan pengurangan biaya dan optimalisasi ringan dalam ruang PACK yang ada sambil mempertahankan kinerja kelistrikan, mekanik, dan lingkungan. Struktur las fleksibel yang terbuat dari strip aluminium 1060 untuk toleransi penyerapan dan kemudahan pemasangan. Insulasi ekstrusi PVC terintegrasi memastikan perlindungan isolasi penuh.
Busbar Aluminium Ekstrusi Fleksibel adalah komponen interkoneksi inti untuk paket baterai NEV, yang dilengkapi insulasi terintegrasi dengan keunggulan dalam desain ringan dan pengurangan biaya. Dirancang agar sesuai dengan struktur paket baterai yang ada, baterai ini memastikan konduktivitas listrik, kekuatan mekanik, dan ketahanan lingkungan yang andal.
Terbuat dari 1060 laminasi aluminium kemurnian tinggi dengan konstruksi las fleksibel, busbar fleksibel memberikan kompensasi toleransi dan penyerapan perpindahan yang sangat baik, mengakomodasi toleransi perakitan dan mendukung produksi massal otomatis dengan pemasangan yang mudah.
Insulasi ekstrusi PVC bagian luar memberikan cakupan yang padat dan seragam dengan insulasi yang sangat baik, ketahanan suhu tinggi/rendah, ketahanan penuaan, ketahanan tegangan tinggi, dan ketahanan api, memastikan keamanan dan keandalan jangka panjang dalam lingkungan otomotif yang menuntut.
| Parameter | Isolasi Menahan Tegangan | RoHS | Peringkat Mudah Terbakar | Suhu Kerja | Solusi Isolasi | Bahan Konduktor |
| Nilai-nilai | 6KV | Berkualitas | UL94 V-0 | -40~125 °C | Lapisan ekstrusi PVC | 1060 lembaran aluminium |
Persyaratan Busbar yang Diekstrusi
- Permukaan akhir:Halus dan bersih, bebas dari minyak, pori-pori, gelembung, lubang, dan retak.
- Ketebalan isolasi:Insulasi ekstrusi seragam tanpa eksentrisitas, ketebalan 0,7 ± 0,2 mm.
- Kekuatan dielektrik:Tahan 6 kV tanpa kerusakan.
- Kekuatan adhesi:Adhesi insulasi ekstrusi ke busbar tembaga atau aluminium >5,34 × WN(W = lebar busbar, mm).
Aplikasi
Dengan keunggulan dalam desain yang ringan, fleksibilitas tinggi, dan ketahanan terhadap tegangan dan getaran tinggi, busbar aluminium ekstrusi fleksibel ideal untuk interkoneksi arus tinggi di NEV dan sistem penyimpanan energi.

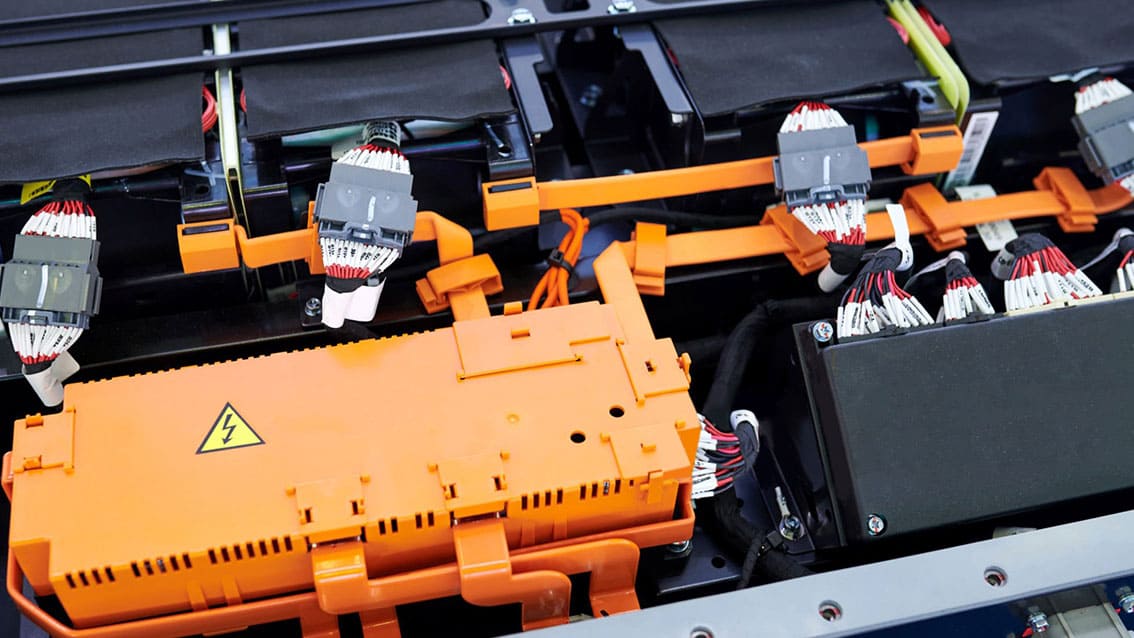

- Aplikasi NEV:Banyak digunakan dalam interkoneksi modul PACK baterai, relai PDU dan sirkuit sekering, koneksi bus modul daya MCU, serta aplikasi arus tinggi termasuk sirkuit pengisian cepat, OBC, dan konverter DC-DC. Mereka menawarkan impedansi rendah dalam kondisi pengoperasian frekuensi tinggi dan ketahanan tegangan tinggi yang sangat baik.
- Aplikasi Penyimpanan Energi:Cocok untuk interkoneksi cluster baterai ESS, sistem bus laminasi modul yang dipasang di rak, koneksi bus PCS DC, dan koneksi samping tegangan rendah dari sistem distribusi tegangan menengah (10kV/35kV), memenuhi persyaratan untuk keselamatan tinggi dan transmisi arus besar.
