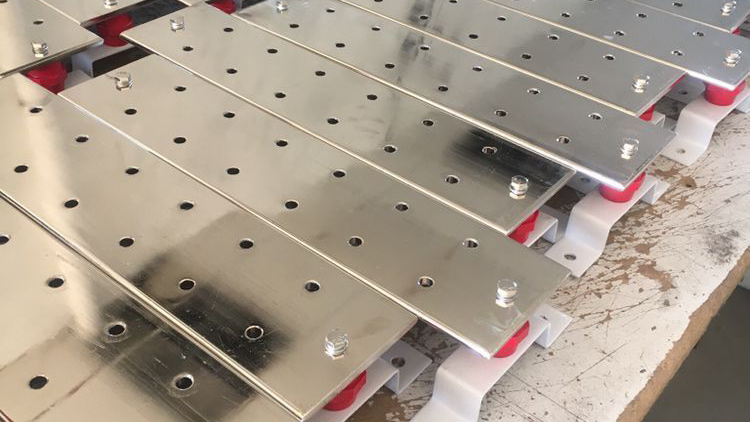

Pelapisan Nikel Busbar Aluminium: Proses Penting untuk Sambungan Listrik Paket Baterai

Busbar aluminium merupakan standar untuk terminal keluaran positif dan negatif dalam modul paket baterai. Pada sambungan transisi listrik tembaga-aluminium, pelapisan nikel pada busbar aluminium hampir wajib dilakukan. Namun siapa pun yang pernah bekerja dengannya pasti tahu bahwa pelapisan nikel pada busbar aluminium jauh lebih tidak memaafkan dibandingkan pelapisan busbar tembaga.

Artikel ini berfokus pada pelapisan nikel untuk busbar aluminium paket baterai, yang memenuhi tiga persyaratan fungsional inti yaitu ketahanan terhadap korosi, konduktivitas listrik, dan kemampuan las, dengan penekanan pada titik kontrol proses untuk lapisan seng ganda dan lapisan pra-pelapisan, serta metode inspeksi yang sesuai.

Mengapa Busbar Aluminium Berlapis Nikel untuk Paket Baterai

Sebagai konektor konduktif dalam kemasan baterai, busbar aluminium beroperasi dalam kelembapan tinggi, getaran, dan siklus termal. Busbar aluminium yang tidak dilapisi tidak tahan.

Ketahanan terhadap korosi adalah yang utama

Lapisan aluminium oksida (Al₂O₃) asli pada permukaan aluminium berpori dan konduktifitasnya buruk. Paparan yang terlalu lama terhadap lingkungan lembab atau elektrolit memungkinkan korosi menyebar di sepanjang cacat lapisan oksida. Lapisan nikel menawarkan stabilitas kimia yang tinggi dan mengisolasi substrat aluminium dari masuknya kelembapan dan elektrolit.

Stabilitas kontak juga sama pentingnya

Film aluminium oksida meningkatkan resistensi kontak. Dalam kondisi pengisian/pengosongan arus tinggi, resistansi kontak yang tinggi akan menghasilkan panas yang berlebihan. Lapisan nikel memberikan konduktivitas yang stabil dan memastikan resistansi rendah pada tingkat arus tinggi.

Keandalan sambungan tidak dapat dikompromikan

Aluminium menunjukkan kemampuan las yang buruk dan membentuk senyawa intermetalik yang rapuh ketika disambung dengan tembaga atau baja, sehingga kekuatan sambungannya rendah. Film oksida juga mengganggu sambungan baut dan pengelasan laser, sehingga berpotensi menyebabkan kontak longgar. Lapisan nikel berfungsi sebagai penghalang transisi yang efektif, meningkatkan kinerja pengelasan dan sambungan.

Ketahanan aus adalah manfaat tambahan

Aluminium murni memiliki kekerasan yang rendah (sekitar 25-35 HB). Di lingkungan baterai yang rawan getaran, permukaan busbar rentan terhadap keausan fretting. Lapisan nikel memberikan lapisan permukaan yang mengeras sehingga meningkatkan ketahanan aus.

Di Mana Letak Kesulitannya

Karakteristik yang melekat pada aluminium menghadirkan tantangan mendasar.

Lapisan oksida adalah kendala utama

Aluminium segera membentuk lapisan oksida isolasi yang padat saat terkena udara. Pelapisan listrik langsung pada film ini tidak menghasilkan ikatan logam antara lapisan dan substrat — lapisan nikel berada "di atas" aluminium dan bukannya terikat "ke dalamnya".

Beda potensial menyebabkan reaksi perpindahan

Aluminium memiliki potensial elektroda standar -1,66V versus -0,25V nikel. Diferensial potensial ini berarti bahwa ketika aluminium direndam dalam larutan pelapisan nikel, reaksi perpindahan spontan terjadi bahkan tanpa arus yang diterapkan, menghasilkan lapisan nikel yang lepas dan berbentuk bubuk tanpa daya rekat.

Masalah yang sering diabaikan: jendela proses yang sempit setelah zincating

Busbar aluminium seng harus memasuki bak pelapisan nikel dalam waktu satu menit; di luar jendela ini, lapisan seng terdegradasi dan daya rekat lapisan gagal. Kendala waktu yang ketat ini menuntut pengendalian lini produksi yang tepat.

Pendekatan Proses: Sengasi Ganda sebagai Pembeda Kritis

Inti dari proses pelapisan nikel busbar aluminium yang kokoh terletak padaseng ganda. Perbedaan antara zincating tunggal dan ganda secara langsung menentukan kualitas adhesi lapisan.

Data penelitian menunjukkan perbedaannya: zincating tunggal menghasilkan kekuatan adhesi sebesar 10,7 MPa antara aluminium dan nikel yang diendapkan secara elektro, sedangkan zincating ganda menghasilkan 28,5 MPa – peningkatan hampir tiga kali lipat.

Alasannya: lapisan zincating tunggal menggabungkan silikon dan kotoran lain dari substrat, menyebabkan korosi lokal ketika aluminium memasuki wadah pelapisan berikutnya. Sengasi ganda menghilangkan lapisan seng primer yang kasar dengan asam nitrat dan menyimpan kembali lapisan seng yang halus dan padat pada permukaan aluminium yang bersih, sehingga secara substansial meningkatkan daya rekat.

Urutan proses lengkap:

Perawatan awal:Penghilang lemak secara basa → bilas → etsa basa → bilas → pengawetan asam → bilas. Ini menghilangkan minyak, kontaminan, dan lapisan oksida alami.

Sengasi ganda:Perendaman seng pertama → bilas → pengupasan seng → bilas → perendaman seng kedua → bilas. Ini adalah titik kendali kritis. Suhu rendaman harus dijaga pada 15-25°C — suhu yang lebih rendah menghasilkan lapisan seng yang tidak seragam, sedangkan suhu yang lebih tinggi menyebabkan endapan seng terkelupas.

Pukulan nikel:Benda kerja yang diberi seng harus memasuki strike bath dalam waktu satu menit untuk mencegah degradasi lapisan seng. Ketebalan nikel biasanya 0,5-1,5μm.

Pelapisan nikel utama:Pelapisan nikel dengan pelapisan listrik dan tanpa listrik dapat dilakukan. Nikel tanpa listrik menawarkan keseragaman yang unggul, terutama cocok untuk busbar berbentuk kompleks. Parameter pengoperasian: suhu penangas 80-95°C, pH 4,6-4,8, waktu perendaman 3-5 menit.

Pasca perawatan:Bilas → keringkan → (pasivasi opsional).

Spesifikasi Teknis dan Kontrol Kualitas

Kualitas pelapisan nikel busbar aluminium diverifikasi melalui kriteria berikut:

Penampilan:Deposit nikel harus seragam dan cerah, bebas dari lubang kecil, lecet, goresan, atau perubahan warna. Inspeksi visual dilakukan di bawah pencahayaan yang cukup, dengan pembesaran 10x untuk konfirmasi.

Ketebalan:Biasanya dikontrol pada 3-8μm, sesuai dengan persyaratan spesifik proyek. Pengukuran dilakukan dengan menggunakan alat pengukur arus eddy per GB/T 4956 atau pemeriksaan penampang metalografi.

Adhesi:Uji lintas sektoral sesuai ISO 2409 dengan jarak grid 1 mm; pelepasan lapisan ≤5% dapat diterima. Pengujian kejut termal (memanggang pada suhu 220°C diikuti dengan pendinginan cepat) tanpa melepuh atau terlepas juga biasa dilakukan. Kedua pengujian harus dilakukan pada suhu 23±2°C dan kelembaban relatif 50±5%, dengan setiap pengujian diulang setidaknya tiga kali dan dirata-rata.

Ketahanan korosi:Pengujian semprotan garam netral sesuai ISO 9227 selama 48-96 jam tanpa bukti korosi atau substrat aluminium terbuka. Benda uji ditempatkan dalam ruangan bersuhu 35°C dengan larutan natrium klorida 5% yang terus menerus disemprotkan. Setelah masa pengujian, spesimen dibilas dan dikeringkan, kemudian diperiksa secara visual apakah ada karat atau substrat yang terbuka.

Resistensi kontak:Maksimum 5mΩ, diukur menggunakan metode probe empat titik atau mikro-ohmmeter per GB/T 15519.

Porositas:Maksimal 1 pori per cm², diukur dengan metode kertas saring menggunakan larutan tembaga sulfat untuk pengembangan warna. Kertas saring yang dijenuhkan dengan larutan tembaga sulfat dioleskan ke permukaan berlapis selama 30 detik; bintik merah menandakan pori-pori. Setiap tes diulangi minimal tiga kali dan dirata-rata.

Tren Industri dan Perkembangan yang Muncul

Penelitian global terus memajukan teknologi pelapisan nikel busbar aluminium.

Norwegia:Sebuah studi kolaboratif antara Universitas Sains dan Teknologi Norwegia dan SINTEF melakukan 6.000 pengujian bersepeda terkini pada busbar aluminium yang dibaut untuk sistem baterai. Hasil menunjukkan ketahanan kontak yang stabil pada spesimen berlapis nikel setelah terkena semprotan garam, kelembapan, dan hidrogen sulfida.

Amerika Serikat:Penelitian dimulai pada tahun 1973, ketika Bond dan McGeary menerbitkan makalah dasar mereka pada tahun 1973Transaksi IEEE pada Aplikasi Industripada pelapisan nikel untuk meningkatkan kontak listrik aluminium. Braunovic kemudian menerbitkan beberapa penelitian sepanjang tahun 1990-an tentang keausan fretting pada konduktor aluminium berlapis nikel, membandingkan ketahanan kontak aluminium dengan lapisan nikel, perak, timah, dan seng dalam kondisi fretting.

Jerman:Universitas Stuttgart, bekerja sama dengan Universitas Tongji dan Hefei Gotion High-Tech, secara kuantitatif mengkarakterisasi evolusi resistensi kontak pada sambungan listrik tembaga-aluminium. Busbar aluminium yang tidak dilapisi menunjukkan peningkatan resistansi dari nilai awal menjadi 400-750μΩ di bawah pembebanan arus kontinu, sementara busbar berlapis nikel tetap stabil pada sekitar 15μΩ.

Cina:Sektor dirgantara telah mengembangkan proses gabungan "sengating ganda + serangan nikel tanpa listrik + pelapisan nikel multilapis", yang menggunakan perlindungan elektrolitik berbasis tanah jarang sebagai pengganti pasivasi kromat, sehingga mencapai ketahanan terhadap semprotan garam selama 168 jam.

Pelapisan nikel busbar aluminium memerlukan kontrol yang ketat terhadap bahan kimia pra-perawatan, kepatuhan terhadap jendela proses yang sempit, dan pengelolaan bak yang tepat. Zincating ganda yang kuat dan timing strike-plating yang ketat merupakan prasyarat untuk memproduksi busbar aluminium berlapis nikel yang tahan terhadap paparan semprotan garam dan layanan pengaliran arus jangka panjang.
